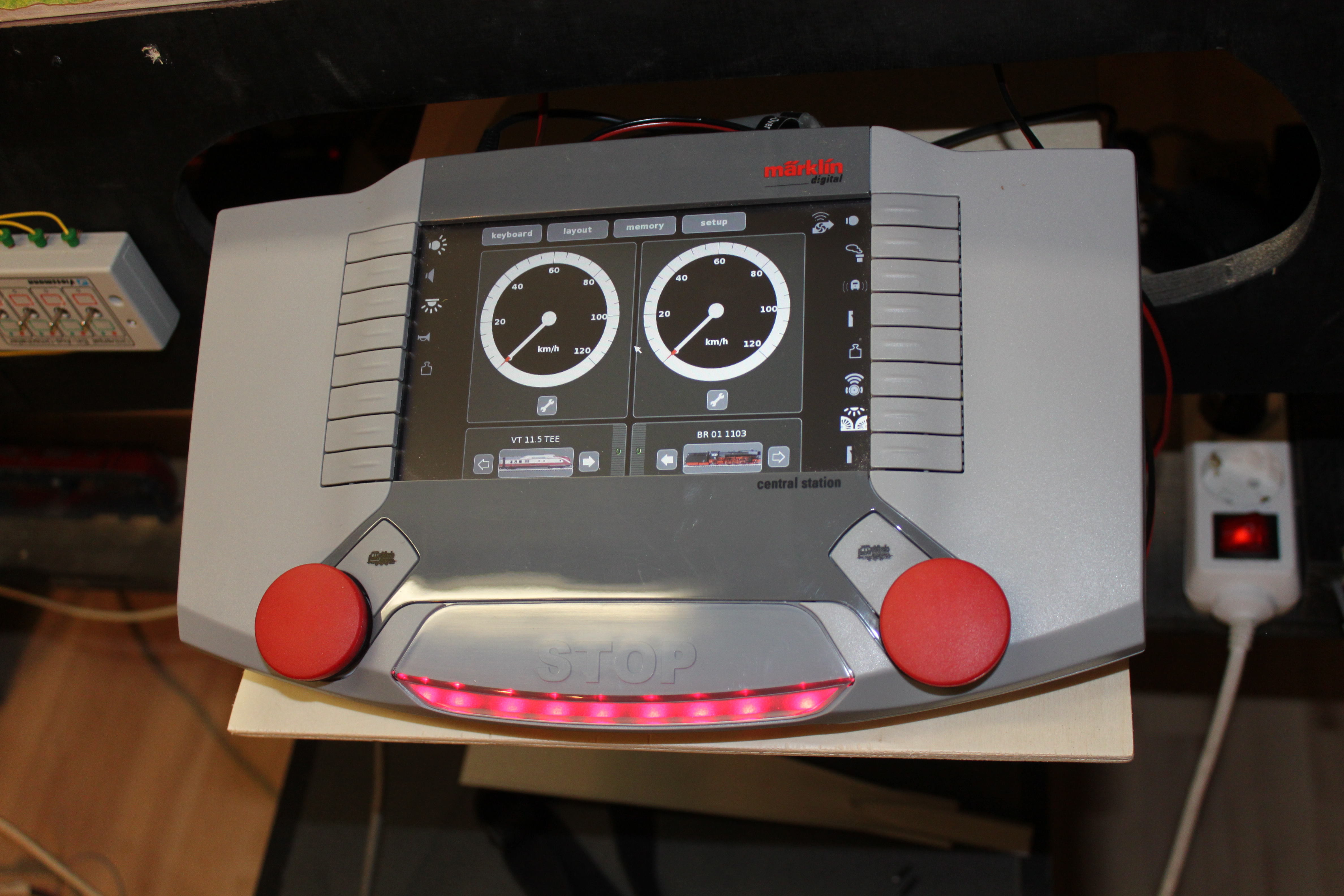

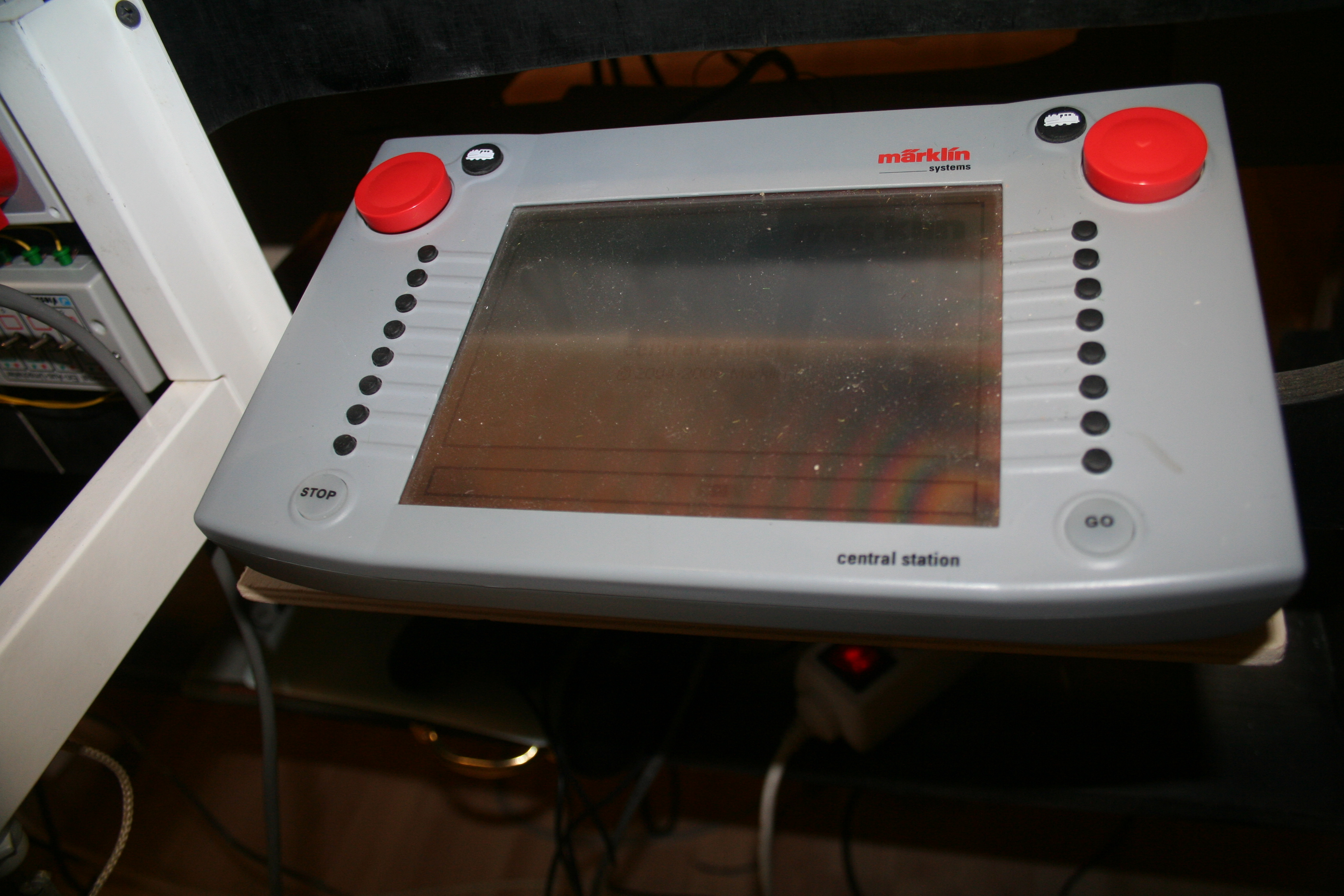

1. Die Central Station
Herzstück der Steuerung ist einerseits die Central Station 60212 die ausreicht um die Anlage ohne Buster zu betreiben. Gekoppelt die Die Anlage über eine LAN-Verbindung mit dem Notebook HP mit dem Betriebssystem Windows XP Professionell.
Softswaremäßig fahre ich zur Zeit mit WinDigiPet Version Pro X. Das reicht allemal aus um die Anlage perfekt zu steuern.
Um die Softsware zum Einsatz zu bringen waren umfangreiche Vorabeiten notwendig. Woher soll die Software denn auch wissen wo ein Zug steht. Deshalb mußten Schienen mit Rückmeldesystemen eingebaut werden.
2. Der Computer
3. Die Software

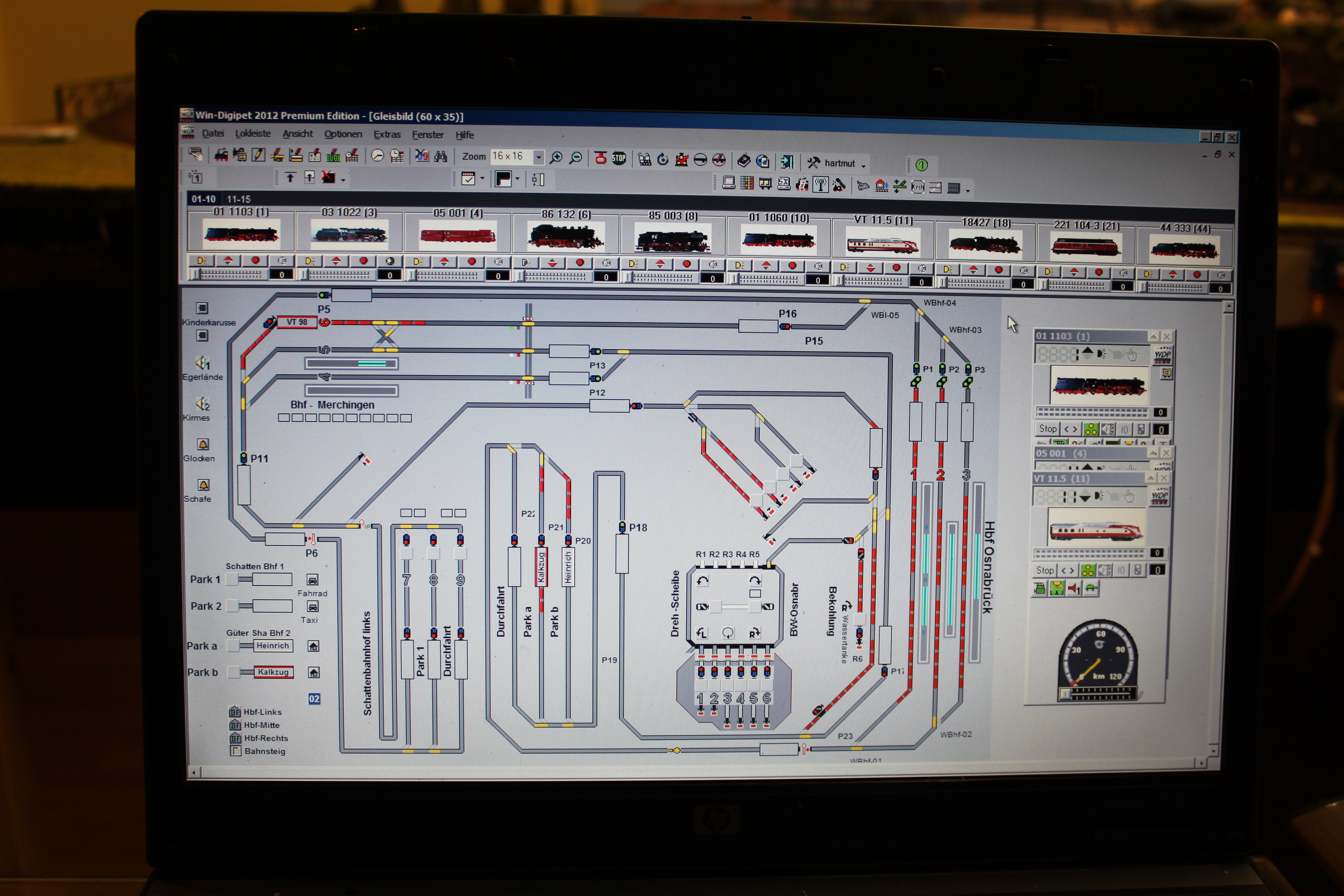

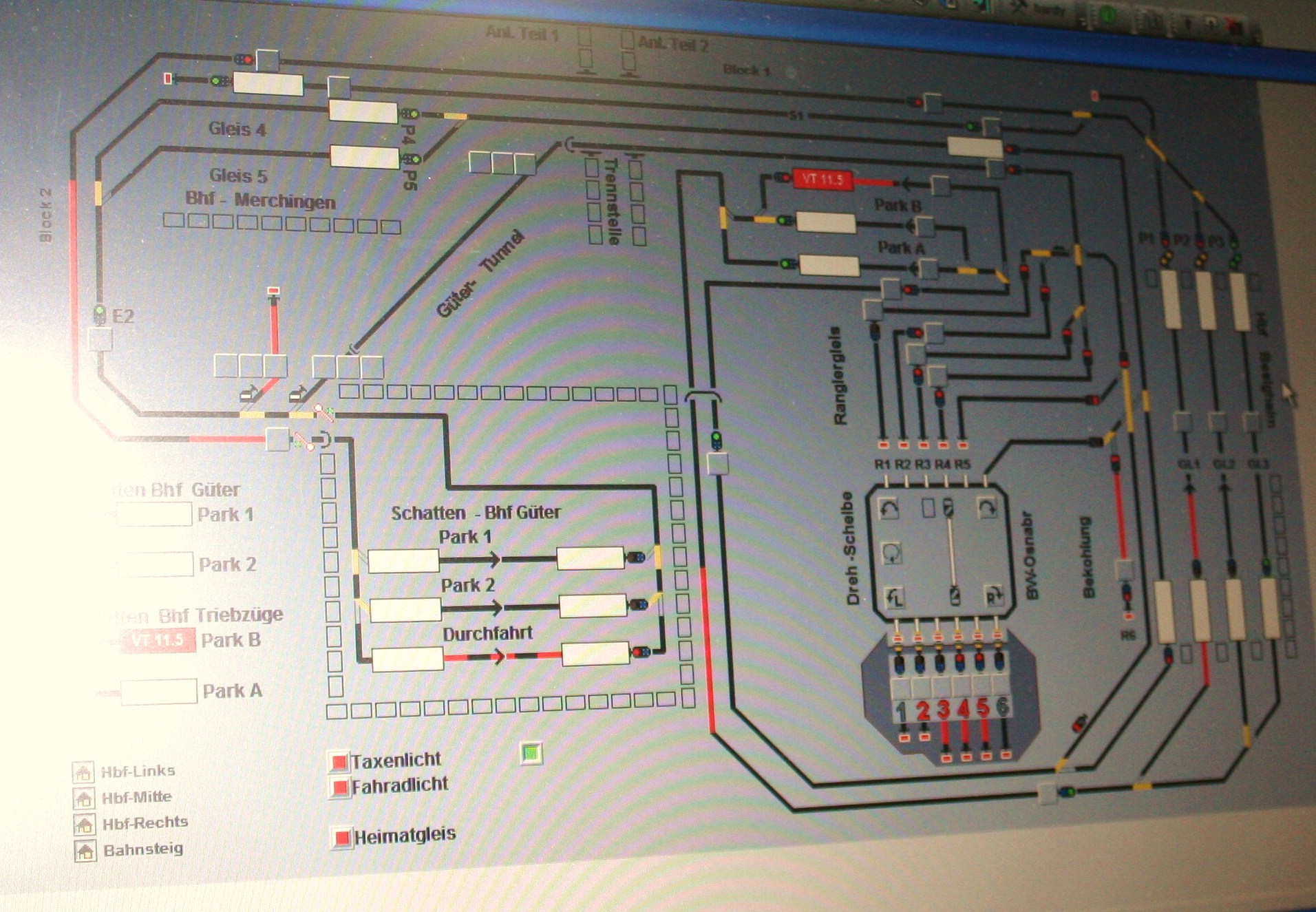

WinDigiPet die Bahnsoftware steuert die ganze Anlage, Fahrstrassen sind eingerichtet so dass ein automatischer Verkehr stattfinden kann. Auch Pendelstrecken sind kein Problem.
4. Schaltelemente

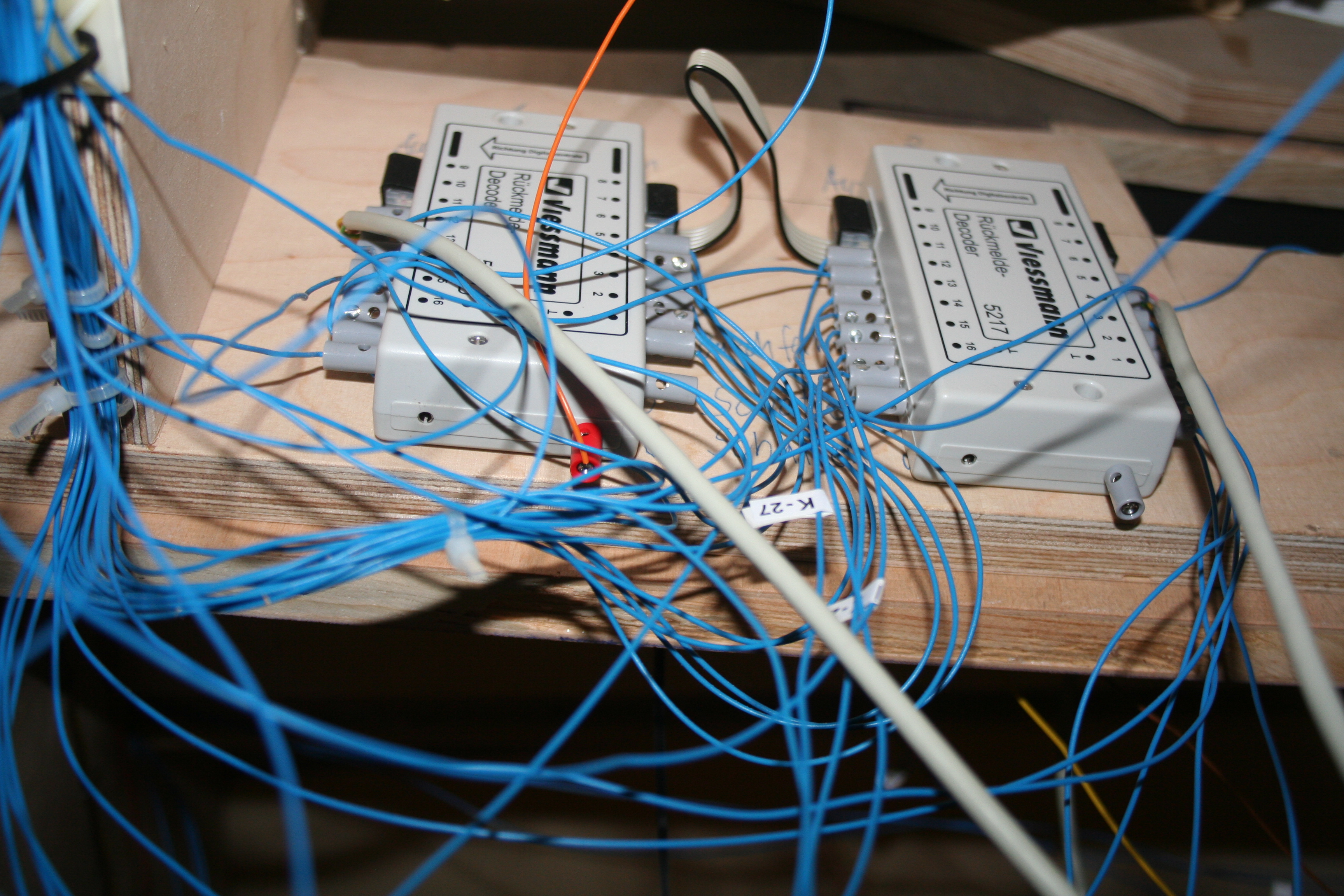

5 Rückmeldedecoder mit jeweils 16 Eingängen kontrollieren die Bewegung auf den Schienen. Gleisstücke die gesondert isoliert sind melden über Masse wenn eine Lok oder ein Wagon mit den Rädern die isolierte Strecke befährt. Diese Meldung geht an die Decoder, die dann den Computer den besetzten Streckenabschnitt melden.
5. Lokschuppen

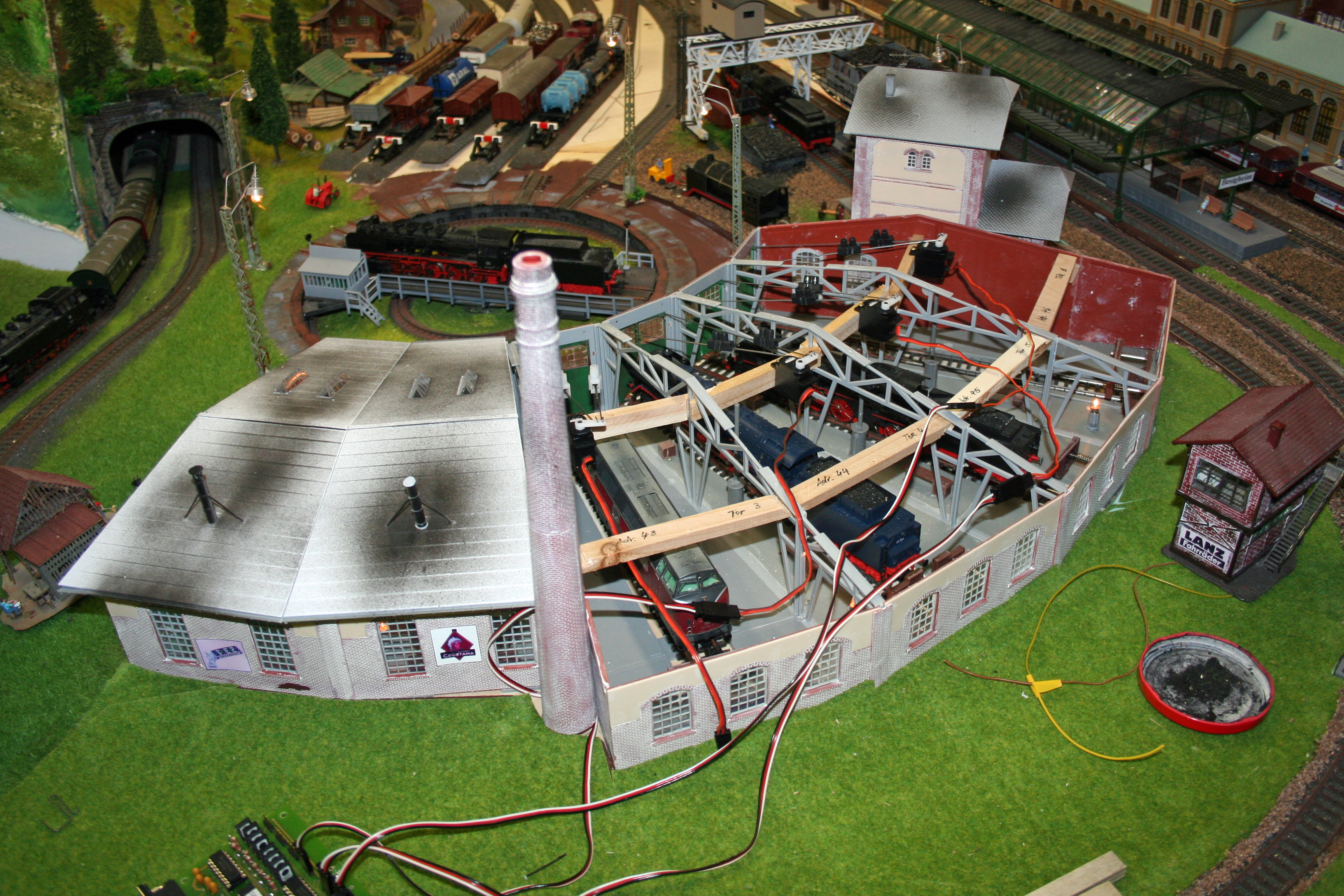

Die Lokschuppentore werden einzeln mit Servomotoren gesteuert. Eine Elektronik sorgt für langsames öffnen und schließen der Tore.
